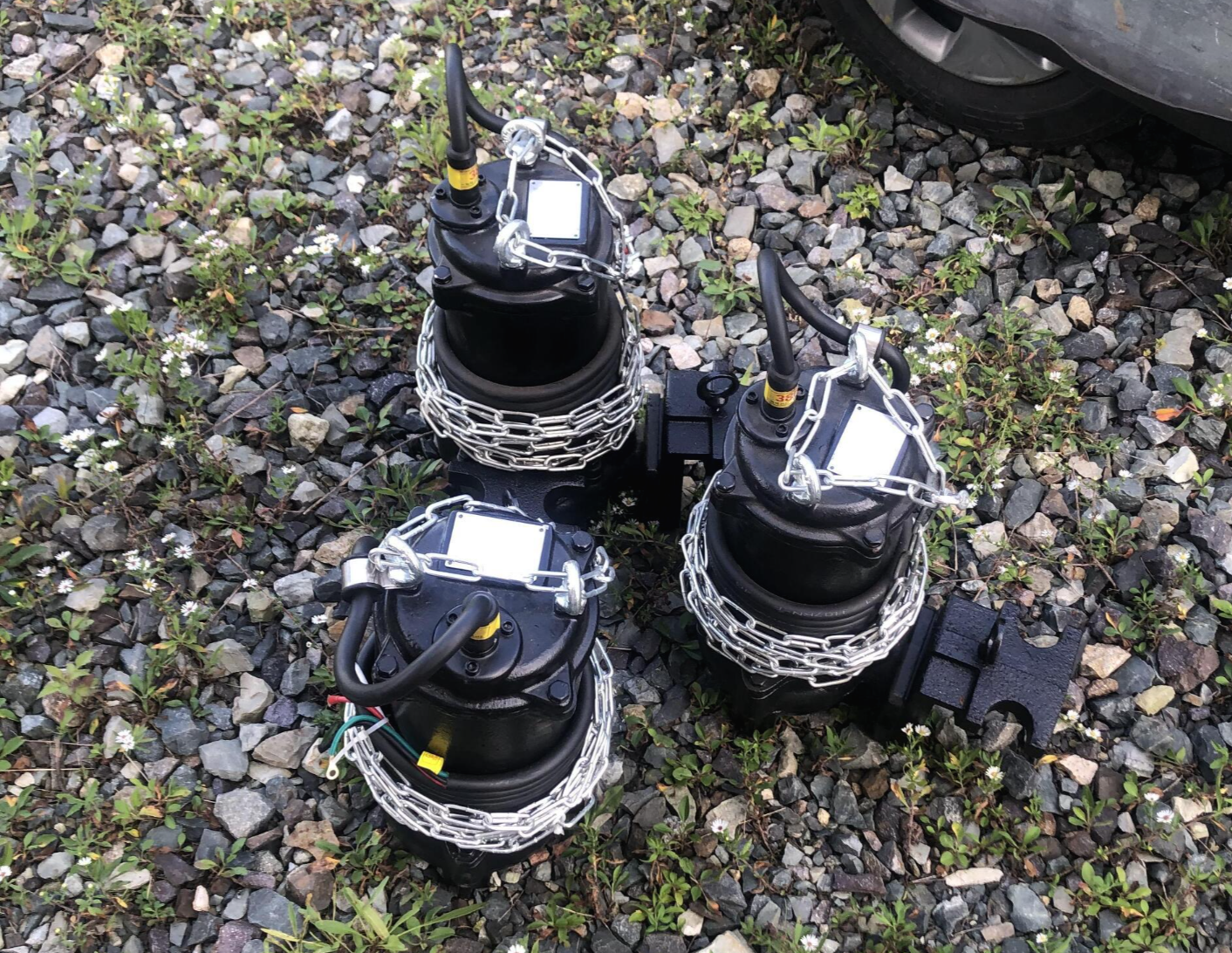

SUMP 펌프 고장 교체 방법 및 주의할 점

섬프 펌프

오늘은 오수처리장 SUMP 펌프 절연불량으로 인한 고장으로 교체가 있었습니다.

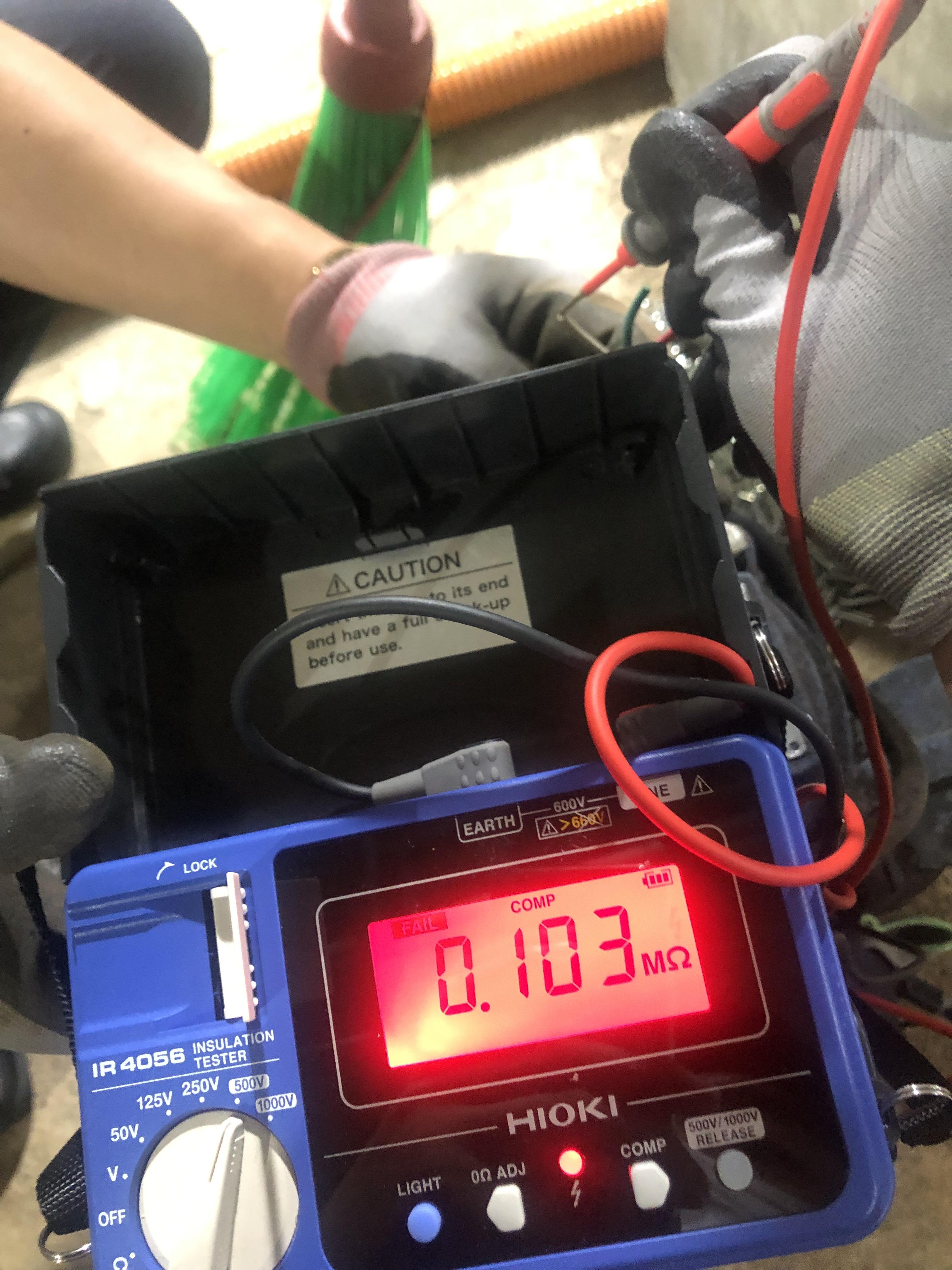

절연불량 펌프

사진처럼 절연이 0.1 메가 옴으로 절연 불량 상태입니다.

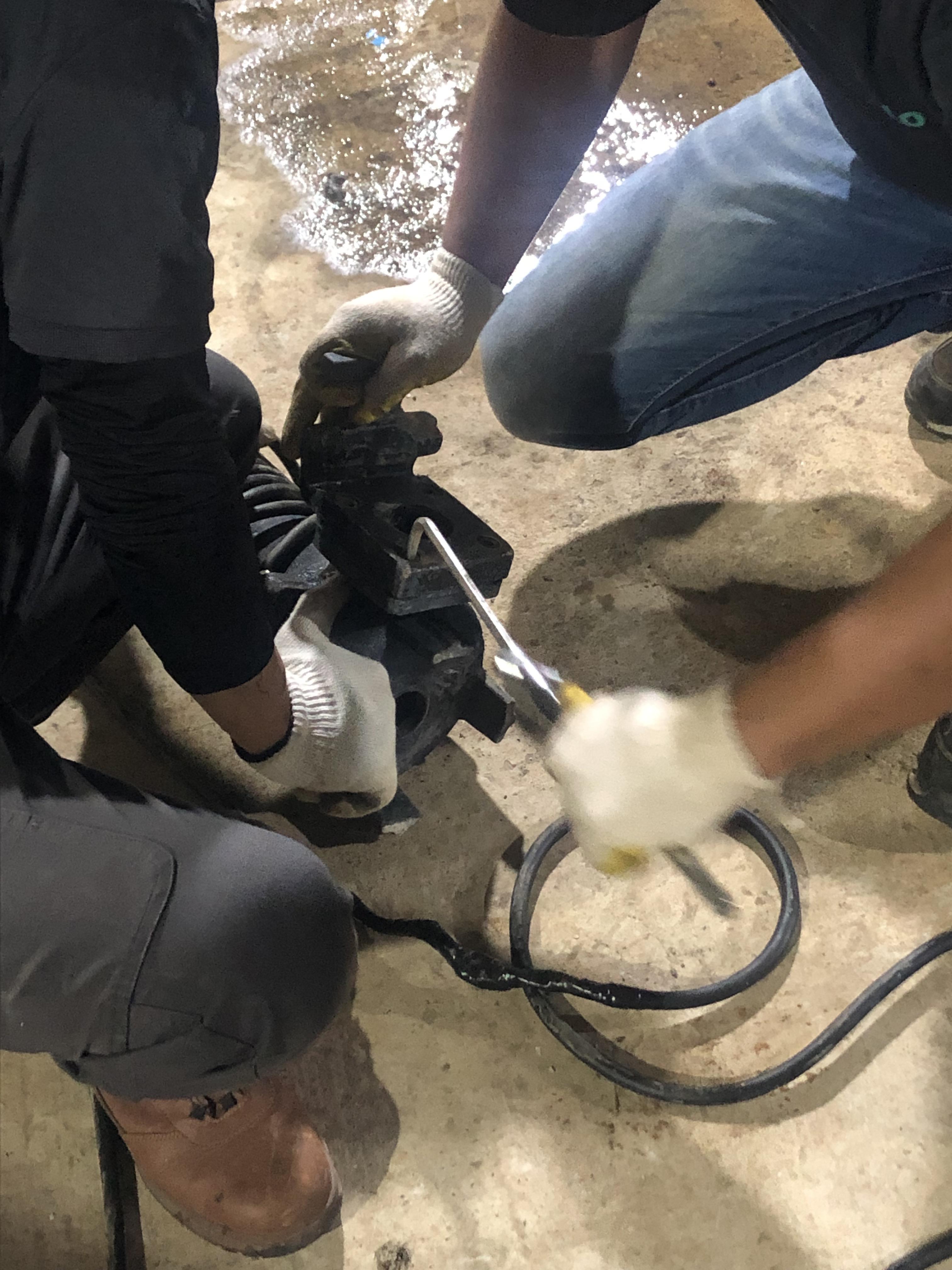

케이블 테이핑 작업

모터 교체 주의점 첫 번째입니다.
모터 교체할 MCC반에 전원을 차단 후 작업합니다
우선 테이핑 한 접속점이 물안으로 들어가지 않게 펌프 주문시 수조 펌프 안착 깊이를 고려하여 깊이가 5m면 넉넉하게 6m로 케이 길이로 변경을 하셔야 합니다. 만약 테이핑한 부분이 물안에 계속 있게 되면 아무리 테이핑을 잘해도 조금씩 수분이 전동기로 침투해 절연파괴로 1년 안에 고장 납니다.

모터 교체 주의점 두 번째입니다.
전동기 회전 상이 바뀌지 않게 기존 색깔대로 연결해줍니다 상회 전이 바뀌면 안 되는 모터는 꼭 전원을 연결하고 돌려보는 것을 추천합니다. (디지털 인버터가 설치되어있으면 케이블 색깔 관계없이 회전 방향을 바꿀 수 있습니다.)

전원선 연결 후 고무테이프로 먼저 테이핑 한 후 전기테이프로 마무리해줍니다.

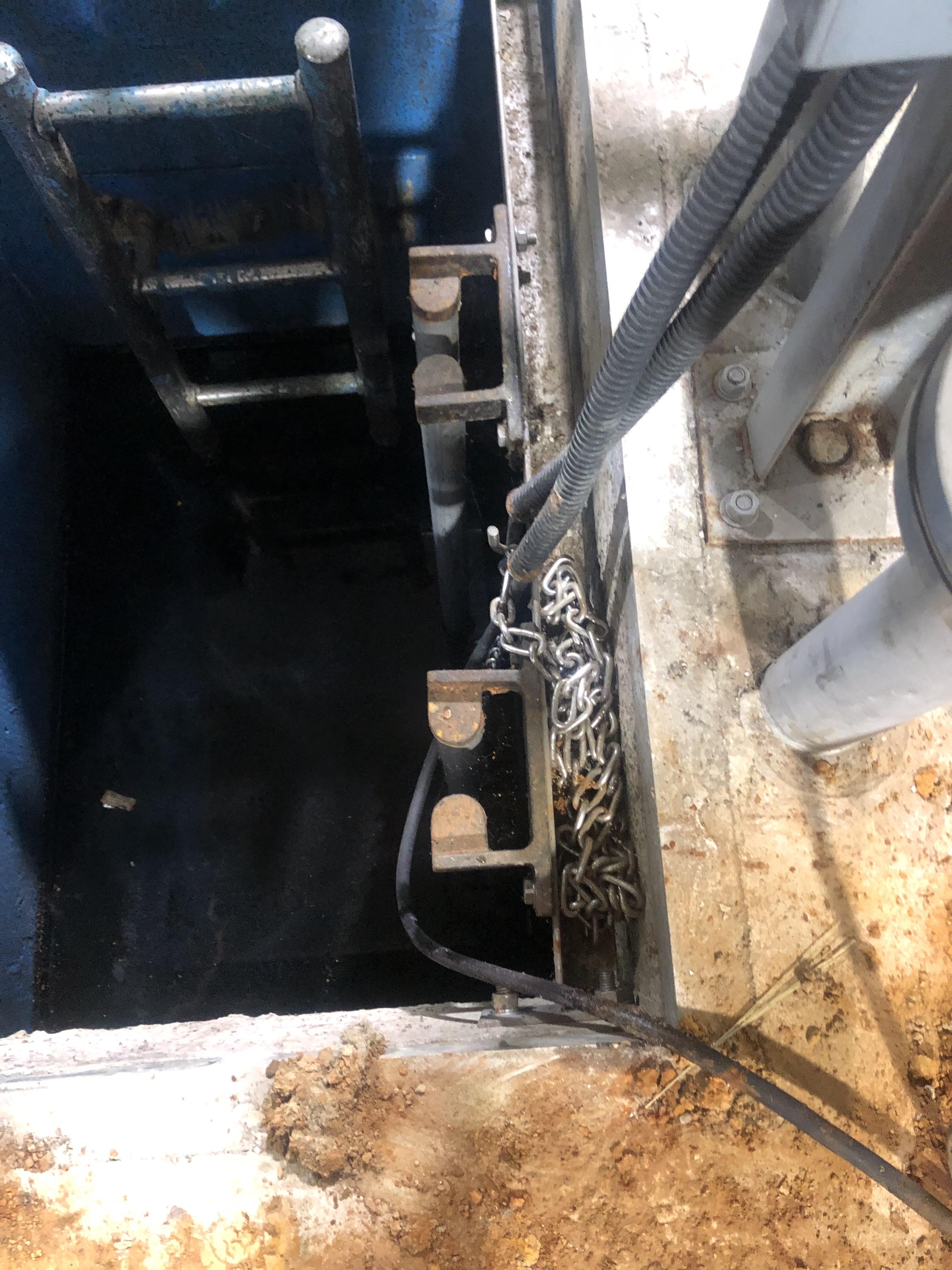

수조 모터 안착 지점

모터 안착 연결 부분이 기존 연결 부분이랑 크기가 맞지 않아 기존에 있는 모터 플랜지 부분을 풀어서 신품에 연결해줍니다.

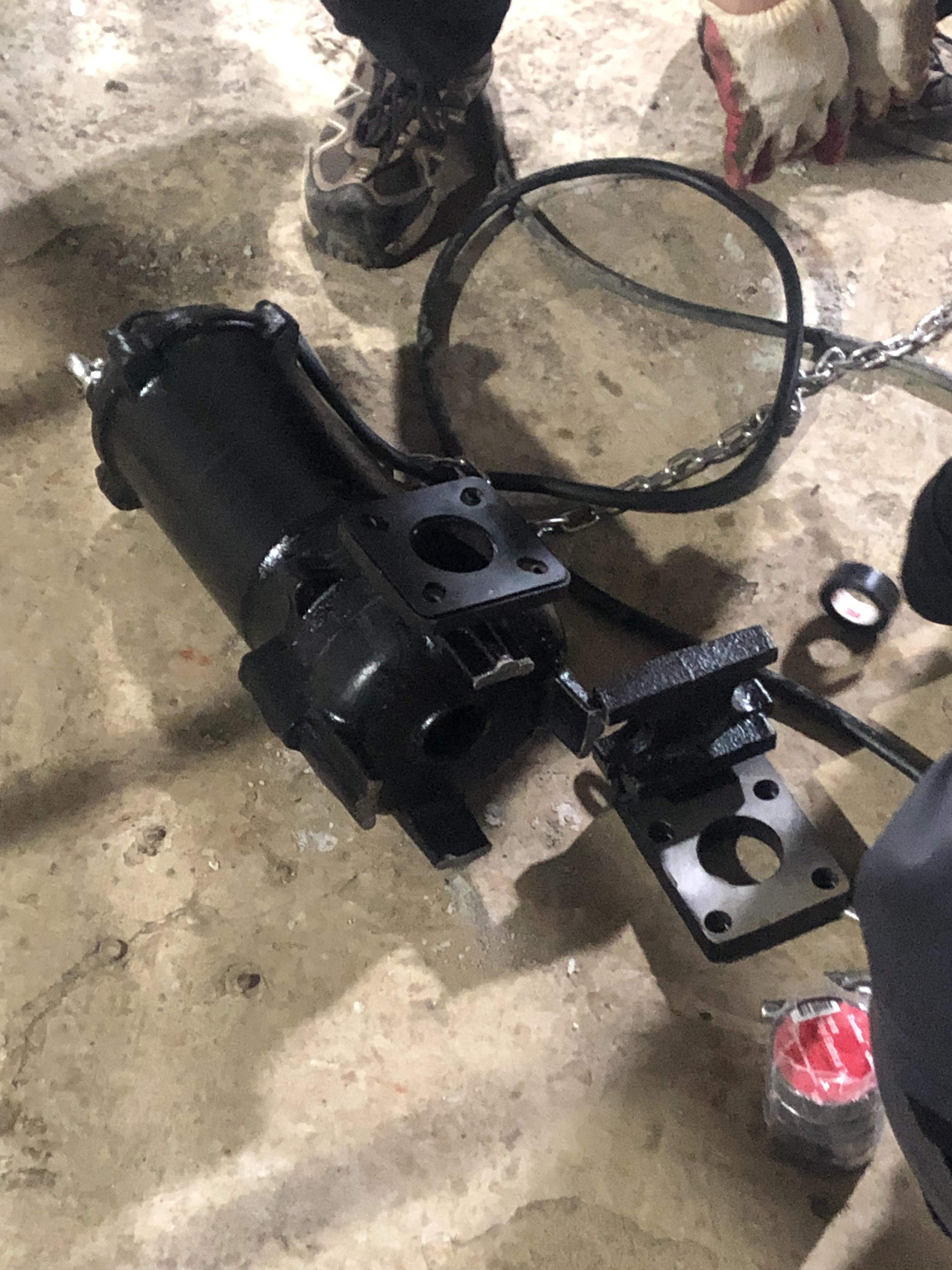

연결 축 부분 분해

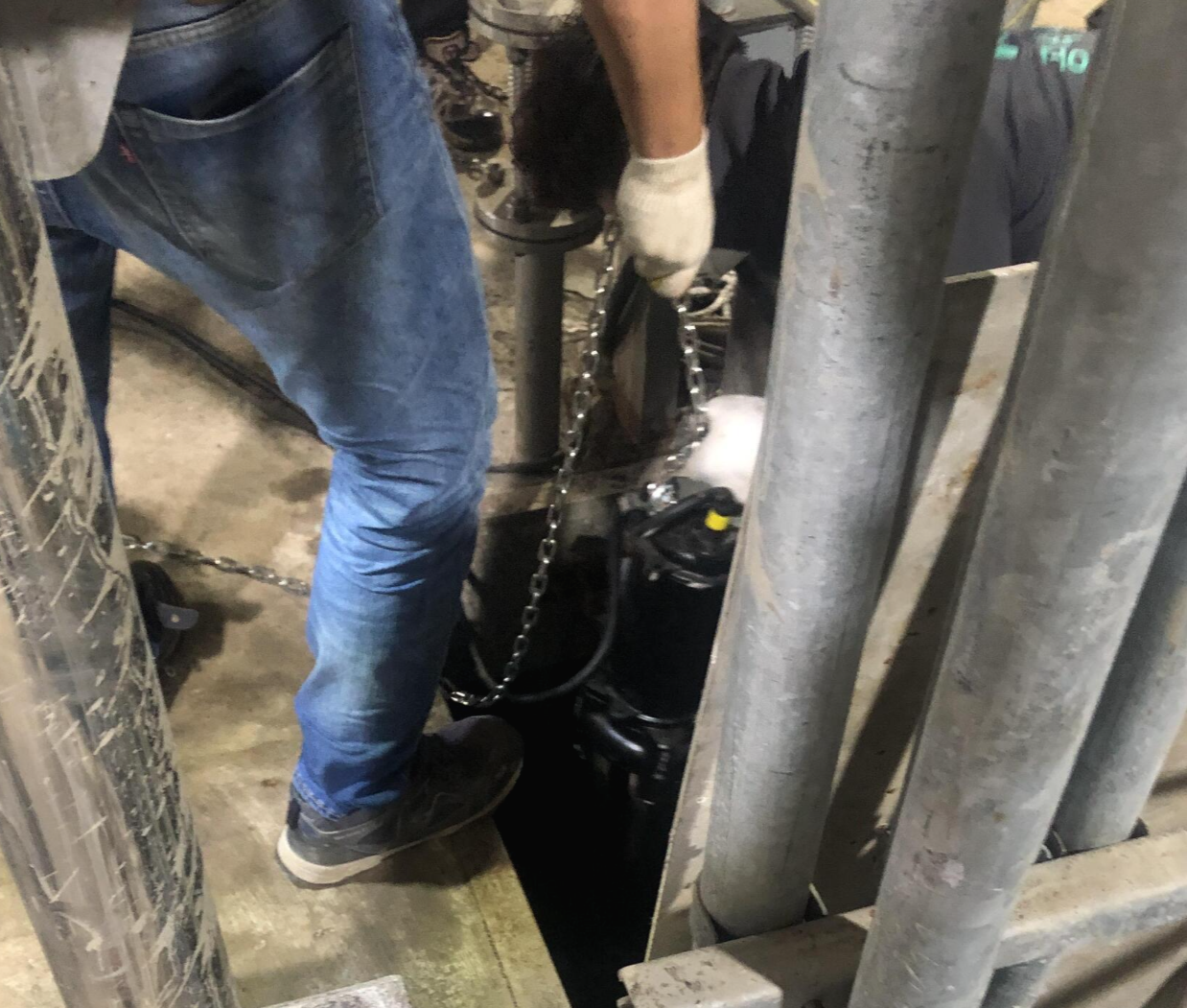

모터 안착

축부분을 기존 축으로 교체해서 잘 안착시켰습니다.

이제 다른 쪽 모터를 교체하려고 하는데 문제가 생겼습니다 수조 안착시키는 플랜지 연결 축 부분이 완전히 틀린 모터였습니다.

연결 축이다름

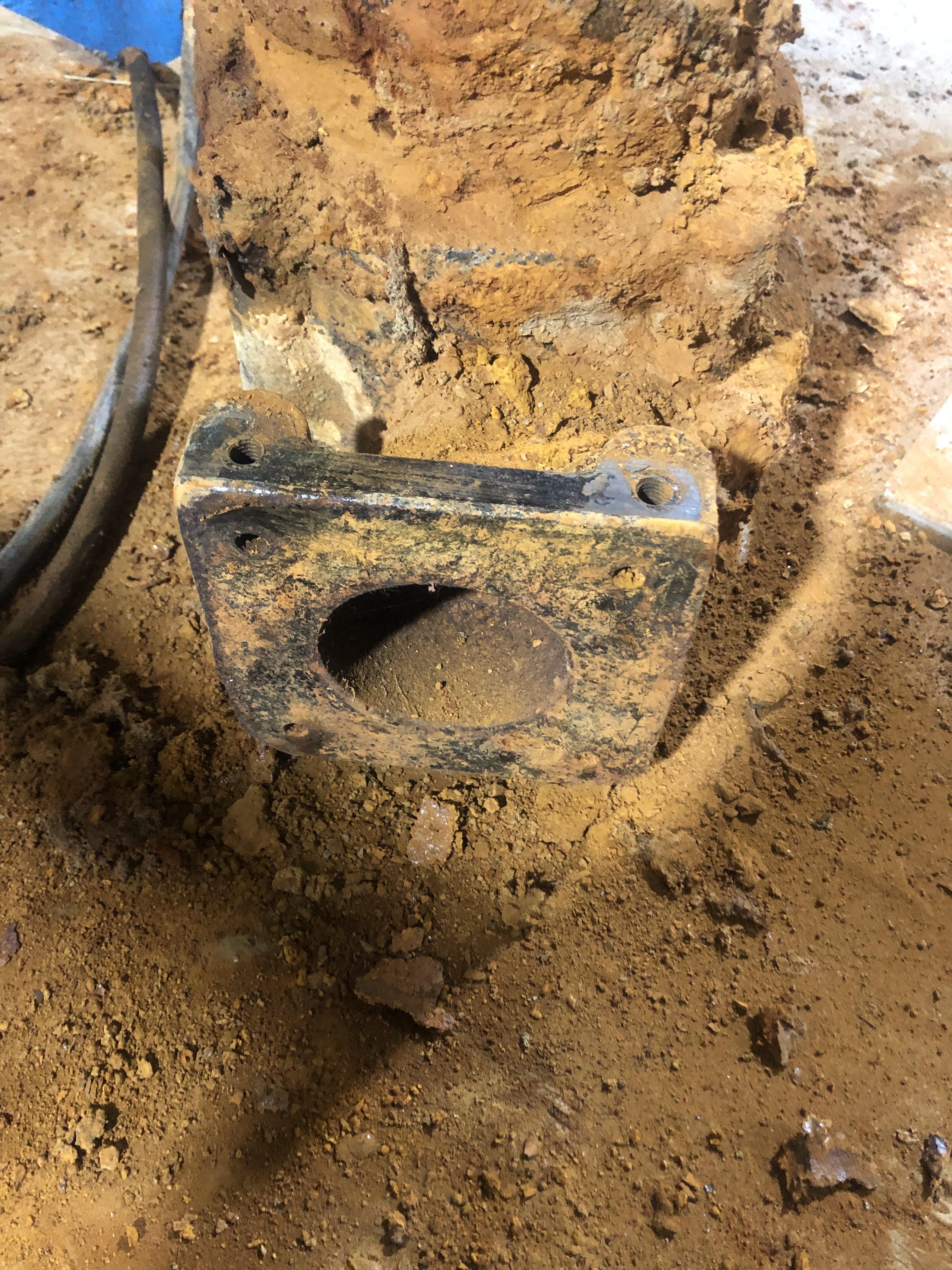

안착지점 연결부분 틀림 위에 구멍이있음

신품 연결부분

신품의 앞쪽 네게의 구멍이 아닌 위쪽 두 개의 구멍으로 만 연결되는 모터였습니다.
모터 안착 연결 부분이 완전히 틀려 결국 이모터는 교체하지 못해 다시 연결부 부분만 사이즈 맞게 깎기로 했습니다.

모터 교체 주의점 세 번째입니다.
특히 이런 오수처리장 수조 모터 교체는 똑같은 회사 모터와 용량으로 교체하는 게 아니면 안착 연결 부분이 틀려
사전 확인을 꼭 해야 합니다.
결국 교체 예정이었던 3개 중 2개만 교체하였습니다.

이제 기존 교체한 모터를 시운전해봅니다.

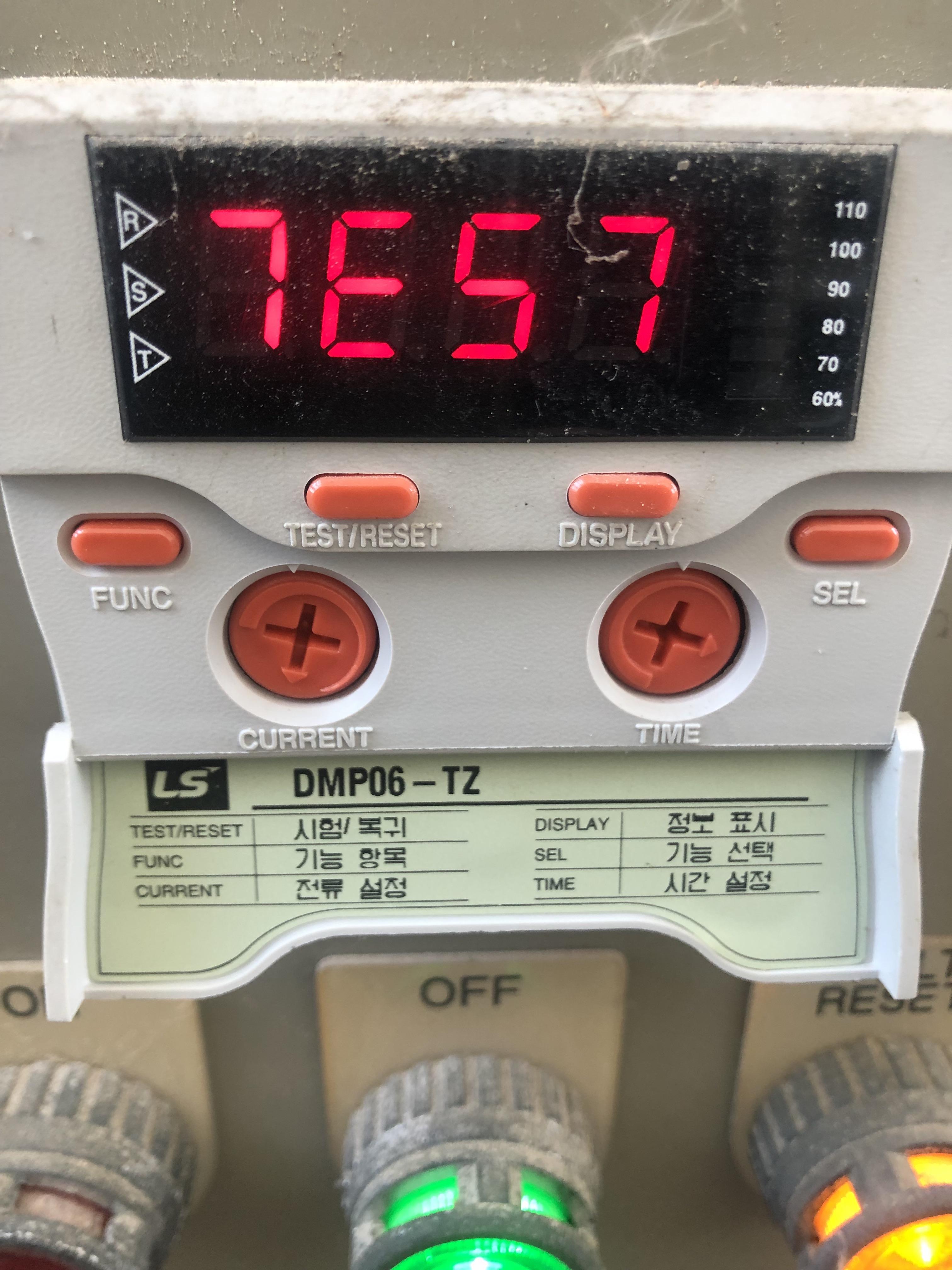

모터보호 계전기

모터 교체 주의점 마지막입니다.
더 큰 용량으로 모터 교체시 기존 모터에 맞게 과전류값이 세팅되어있습니다. 큰용량으로 모터를 교체했을 시 전류값이 높아져 과전류 계전기 작동으로 모터가 동작하지 않을 수 있습니다
그러므로 꼭 교체하고 모터 전류값에 맞게 과전류 모터 전류 제한값을 높여줘야 합니다.
제한치 높이는 방법은 CURRENT 전류값을 돌려서 제한값을 높여주면 됩니다.

이상으로 모터 교체 및 주의 방법을 알아보았습니다.
