  • 전동기 용량 구하는 법의 모든 것 ( 소방설비기사 펌프용 전동기 )
    소방 2021. 10. 9. 14:46
    반응형

    화재시 소화에 가장 중요한 것은 물을 사용하는 스프링클러  와 소화용 물탱크에 물을 저장 하는것입니다.



    이런 소화용수로 사용되는 물을 양수하는 용도로 사용되는 펌프 전동기에 대한 용량 구하는 법을 알아보겠습니다.

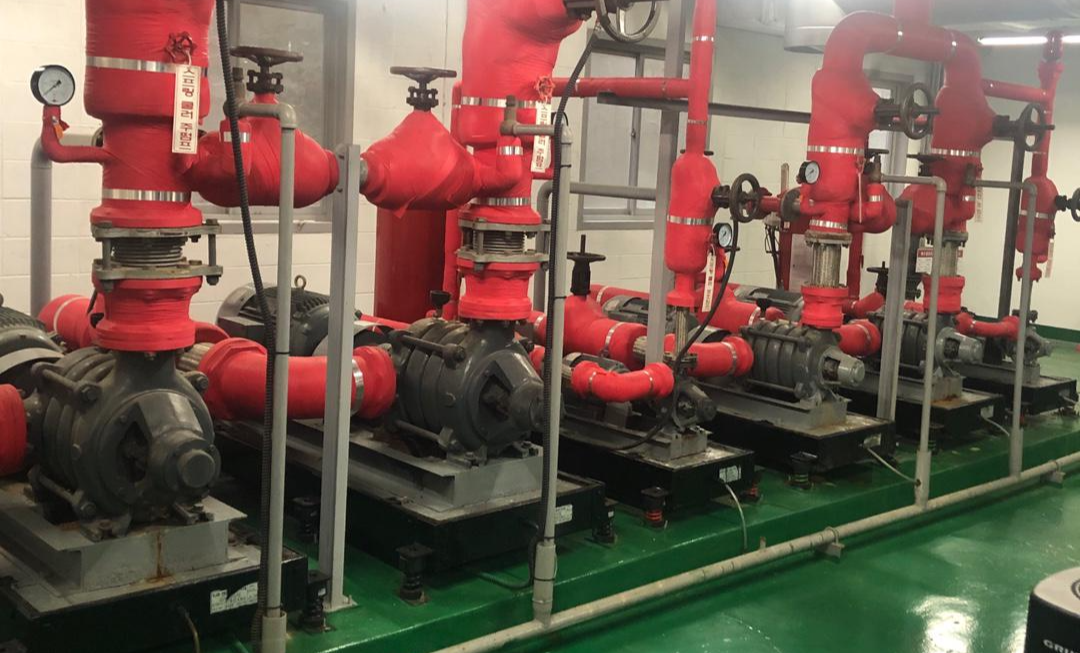

    스프링클러 주펌프





    우선 문제를 예를 들어 보겠습니다



    펌프용 전동기로 매분당 5㎥의 물을 높이 30m인 탱크에 양수하려고 한다. 이때 전동기의 용량은 몇kW인가

    (단, 전동기 효율을 72%이고 여유계수는 1.25이다)

    전동기 용량 식
    전동기 용량 값



    P= 전동기용량      K=여유계수

    η= 전동기효율      H= 전양정[m]

    t= 시간[s]            Q= 양수량[㎥]



    H 전양정은

    우선양정은: 전동기가 물을 물탱크까지 퍼올리는 높이를 말합니다.



    실양정은: 물을 흡입하는 면부터 끌어올리는 물탱크까지 의 높이와 압력을 포함한 것이고요



    전양정은: 물을 흡입하는 면부터 물탱크 까지 실제 일어나는 압력손실까지 포함한 것입니다.



    즉 전양정은 실양정에 + 압력손실까지 포함한 게 전양정입니다.



    Q 양수량은 전동기가 퍼올리는 물의 양을 말합니다.

    세제곱미터㎥는 리터로 환산하면 1000리터입니다.

    문제에서  양수량 Q 대신 유량 lpm으로도 출제됩니다. 그렇다면

    그 값이 유량 2400 lpm이면 10의 마이너스 3승으로 2.4로 변환해서 Q값을 넣어주면 됩니다.



    보통 여기서 끝을 안 내고



    추가적으로 물어보는 문제가 있습니다.



    첫 번째로 앞서 Q 양수량 값을 안 준고 유량 값 lpm으로 출제됩니다 앞서 설명대로 1000이면 1로 변환해서 구합니다.



    두 번째로 용량이 아닌 몇 마력인가? 라고 물어봅니다. 기존 위에 나온 용량 42.53kw에 나누기를 0.746을 하면 됩니다. (1마력당 746w이므로)  42.53/0.746=57.01HP 입니다.



    세 번째로 부하용량을 물어봅니다 부하용량은 역율이 주어지므로  전동기 구한 용량값에 역율을 나누어 주시면 됩니다

    만약 역률이 0.8이면  42.53/0.8 =53.16 kVA로 답을하시면 됩니다 부호가 중요합니다 부하용량은 kw가 아닙니다.



    마지막으로 단상변압기 2대로 V결선하여 이용하고자 단상변압기 1대의 용량을 물어봅니다

    이문제는 전동기용량 나누기 루트3*역률로 계산해주면 됩니다 만약 역률이 0.8이면

    42.53/루트3*0.8 =30.69 kVA 입니다.
